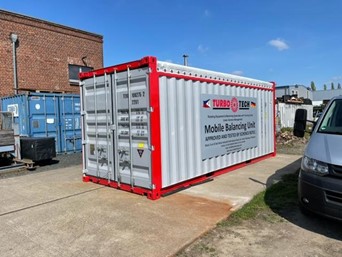

Mobile Wuchtanlage “ SCHENCK “ für einsätze überall in der Welt

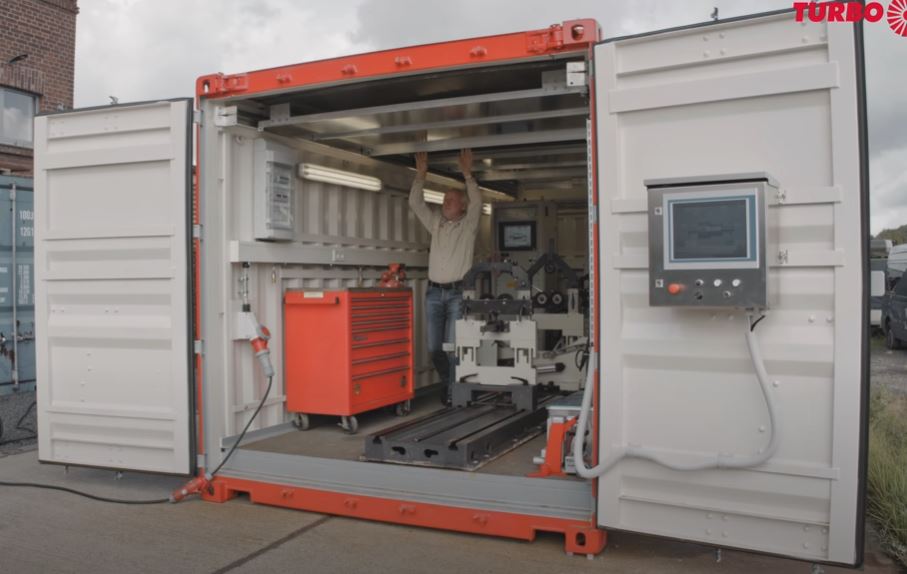

Das Auswuchtsystem ist fest in einem 20“ Open-Top-Container installiert.
Der Container ist mit allem ausgestattet, was Sie zum wuchten benötigen

• Beleuchtung
• Bodenpaltte aus Metall 12.000 Kg als Bodenplatte für die Genauigkeit
• Kompressor zur Arbeitsluftversorgung mit im Container verteilter
• Druckluftanschlüsse.
• Eine umlaufende Steckdosenleiste
• Ein mit Werkzeugen ausgestatteter Werkzeugschrank
• Eine hydraulische Hebevorrichtung zum Ausrichten des Containers von aussen

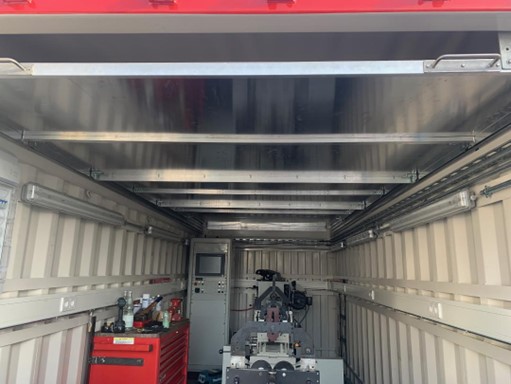

• Neben einer Plane für das Dach ist der Container auch mit
beweglichenDachsegmenten aus Blech ausgestattet.
• Der Container verfügt über einen Zentralstecker, über den der Container mit
der erforderlichen 380V-Spannung versorgt werden kann.

Anlage ist durch Schenck abgenommen, Prüfprotokkoleliegen vor

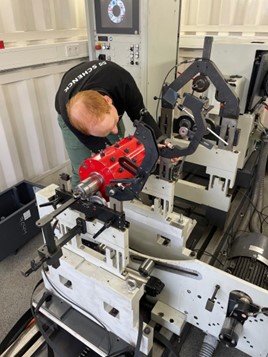

Diese Maschine besteht in der Grundversion aus einer HM 40 U/BU. Zusätzlich
bieten wir ein besonderes Add-Paar an. Standfüße vom Typ HM 20, die problemlos
gegen die Standfüße HM 40 ausgetauscht werden können. Mit den HM 20-Sockeln
können Sie auch kleine Pumpenrotoren in der Maschine unterbringen.

Die Vorteile sind:
-nur ein Maschinenfuß und End- und Riemenantrieb mit einem
elektrische Steuerung (platzsparend)

-Die Maschine ist als Sicherheitsgehäuse in einem oben offenen 20-Zoll-
Container installiert.
(platz- und kostensparend)

Der HM 40/20 U/BU deckt aufgrund von Rotorgewicht, Abmessungen und
Wuchttoleranzen ein breites Spektrum an Rotortypen ab. Dies erfordert
möglicherweise auch Flexibilität beim Geschwindigkeitsausgleich.

Deshalb haben wir die Maschine zusammen mit einem elektrischen Antrieb mit
Käfigläufermotor mit Frequenzumrichter für variable Drehzahl angeboten.

Das angebotene Messgerät CAB 920 ist ein computergesteuertes High-End-Gerät und
wurde speziell für die Erfüllung anspruchsvoller Auswuchtaufgaben entwickelt.
Die Dateneingabe ist durch den „Easy Mode“ äußerst einfach und führt den
Bediener perfekt. Die Visualisierung der Unwucht erfolgt durch große
Vektoranzeigen auf einem kontrastreichen TFT-Farbmonitor mit Touchscreen-
Funktion. Auf dem integrierten Industrie-PC läuft die einzigartige
Auswuchtsoftware CAB 920 und bietet Zugriff auf die Auswuchtdaten für direkte
Ausdrucke oder über ein PC-Netzwerk. CAB 920 kann durch zusätzliche
Softwarepakete an spezifische Bedürfnisse angepasst werden.

Zur schnellen und genauen Ermittlung der Winkellage der gemessenen Unwucht am
Rotor mittels Riemenantrieb ist die Softwareerweiterung „Winkelindizierung“ im
Lieferumfang beider Messgeräte enthalten. Bei Erreichen des korrekten
Unwuchtwinkels wird dieser angezeigt auf der Messeinheit.
Aufgrund der Korrekturmethode (Schleifen auf größerer Fläche) ist die
Vektorangabe von Vorteil.

Maschinenmodus: HM 40/20 U/BU
Baujahr: 2012 /2021
Herstellungsnummer: RPHF02I7

Artikel Lieferumfang

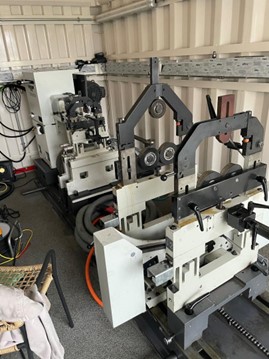

Paar Lagerböcke HM 40
Rotorgewicht für symmetrisches Bad 3000 kg
je Lagerbock max. 1500 kg
Größter Rotordurchmesser über Maschinenbett 1600 mm
Abstand zwischen Lagermitten (Riemenantrieb zwischen Lagerböcken) min. 155 mm
Statische Lagerbelastung nach oben für Gegenlager mit Rolle 3000 N
Grenzwert der Dauerkalibrierung 710 x 1 0E6 kg/min‘

1.1 1 Paar Rollenlagereinsätze HM 40 15- 120 mm
einstellbar für Gleitlagerdurchmesser

1.2 1 Paar Wälzlagereinsätze HM 40 120 -240 mm
einstellbar für Gleitlagerdurchmesser

1.3 1 Paar Lagerböcke HM 20
Rotorgewicht für symmetrisches Bad 100 kg
je Lagerbock max. 50 kg
Größter Rotordurchmesser über dem Maschinenbett 1260 mm
Abstand zwischen Lagermitten (linker Antrieb zwischen Lagerböcken) min.
155 mm
statische Lagerlasten nach oben für Gegenlager mit Rolle 200 N
Grenzwert der permanenten Kalibrierung 180 x 10E6 kg/min2

1.5 1 Paar Rollenlagereinsätze
einstellbar für Gleitlagerdurchmesser 9-70 mm

1.6 1 Paar Rollenlagereinsätze
einstellbar für Gleitlagerdurchmesser 70 – 140 mm

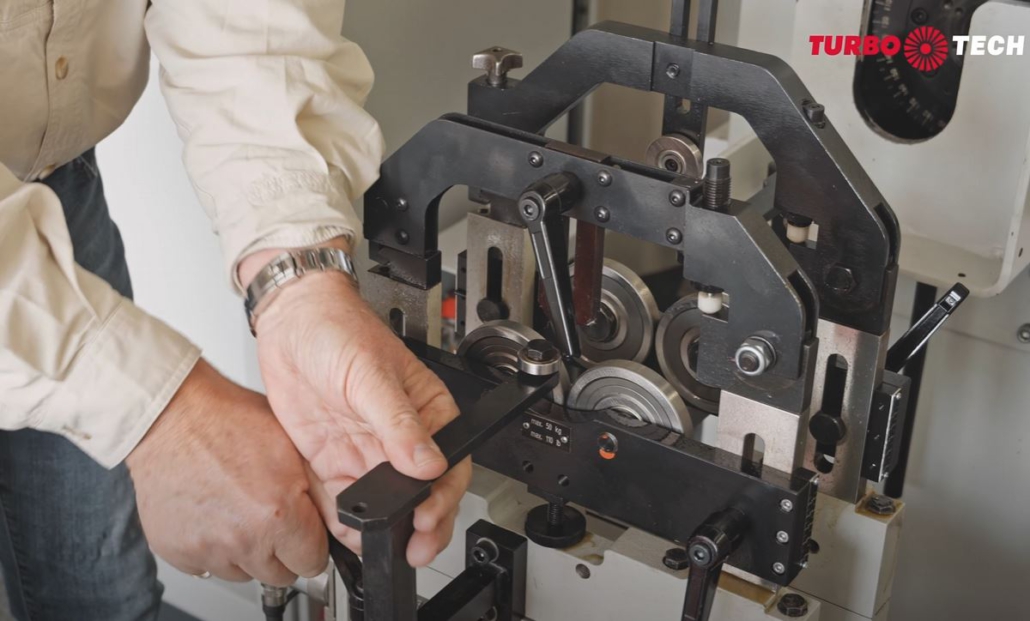

2 Satz Gegenlager (Niederhalter)
Die Auswuchtmaschine ist aus Sicherheitsgründen mit einem Satz Gegenlager der
Größe HM 40 und einem Satz der Größe HM 20 zur Aufnahme nach oben gerichteter
Lagerkräfte ausgestattet. Die Gegenlager sind schwenkbar und nicht im Weg, um
das Be- und Entladen des Rotors zu erleichtern. Jedes Set besteht aus:
– 1 x Gegenlager mit Roh (negatives Schlechtlager für überhängende Rotoren)
– 1 x Gegenlager mit Gleitstück

1.7 2 Axialschubanschläge auf Maschinenbasis montiert
Zwei Axialschubanschläge zur Montage am Maschinensockel zum Ausbalancieren
großer Rotoren in überhängender Position.

2.0 1 Maschinenbett
mit Rollenkette und zwei T-Nuten zum Verschieben der Standfüße
einfach entlang der Maschinenbasis
Bettlänge insgesamt
bestehend aus 5000 mm
1 x 3000 mm, 1 x 2000 mm

3 1 Meßsystem
mit: Betriebssystem Windows 10 loT Enterprise 2016 LTSB
– Direkte Dateneingabe ohne Tastatur über Touch-Screen-Display
– Easy Mode zur vereinfachten Dateneingabe und Ergebnisanzeige
– Anzeige des Ergebnisses über großes Vektormeter und numerische Anzeigen
– Werkstatterprobter Industrie-PC
– Einfacher Datenexport über USB an der Vorderseite
– Netzwerkfähigkeit
– Optimierte Signalverarbeitung für hohe Genauigkeit durch Schenck MMD-
Digitalfilter
– Intelligente Selbstdiagnose der Messelektronik
– Modularer, servicefreundlicher Systemaufbau
– Bedienung mit Windows-Standardprozeduren
– Messung der dynamischen, statischen und Paarunwucht
– Optimierte Menüfunktionen
– Rotorfile-Assistent
– Möglichkeit, Zeichnungen oder Anweisungen mit Rotordateien zu verbinden
– Verwaltung auf Benutzerebene mit individuellen Profilen
– Zahlreiche Softwaremodule verfügbar
– mcl. Software ‚Toleranzberechnung nach [SO 21940-11
– mcl. Einzel-, Schlüssel- und Indexkompensation
– mdl. Messung im Hochlauf
– Erweiterter Druckmanager
– Protokollbericht im PDF-Format
– Archivierung in Messwertdatenbank im MS-Excel-kompatiblen Format
– Benutzerdialog wählbar zwischen Englisch/Deutsch

Messbereich 100 – 5000 U/min
Minimal erreichbare Restunwucht (Umar)
gem. ISO 2953 für jedes Flugzeug pro kg Rotorgewicht
mit Riemenantrieb 0,1 gmm/kg
mit Endantrieb 0,5 gmm/kg
jedoch für HM 20-Sockel nicht weniger als 0,8 gmm
jedoch für HM 40-Sockel nicht weniger als 4,0 gmm
Der Wert bezieht sich auf die Messgeschwindigkeit von 1000 U/min
Unwuchtreduzierungsverhältnis (URR) bis zu 95 %

3.1 1 Manuelle Indizierung
um den gemessenen Unwuchtwinkel exakt auf den Rotor zu übertragen (manuelle
Indexierung).

3.2 1 Software „Rotorspezifische Kalibrierung“
Unsere optionale Rotorspezifische Kalibrierungssoftware ermöglicht eine
„Feinabstimmung“ der Maschine, um Auswuchtwerkzeuge zu kompensieren, deren
dynamische Steifigkeit unzureichend ist. Die Rotorspezifische
Kalibrierungssoftware verbessert die Fähigkeit, die Messungen der Lagerebene
auf die Korrekturebenen (Ebenentrennung) zu übertragen. Die Rotorspezifische
Kalibrierung sollte verwendet werden, wenn ein großer Kreuzeffekt zwischen
Korrekturebenen festgestellt wird, die durch einen kleinen Abstand voneinander
getrennt sind.
Die Rotorspezifische Kalibrierung ist auch nützlich, wenn sich das Ergebnis aus
Rotorgewicht und Auswuchtgeschwindigkeit dem Gewicht-Geschwindigkeits-Quadrat-
Wert (Wn2) der Maschine nähert oder diesen leicht überschreitet, oder wenn sich
der Rotor beim Auswuchten verformt (z. B. Lüfterblätter mit variabler
Steigung). Auch Auswuchtmaschinen mit versetzten Rollenlagern, die die
Steifigkeit des Stützlagersystems erheblich beeinflussen, profitieren vom
Einsatz der Rotorspezifischen Kalibrierung.

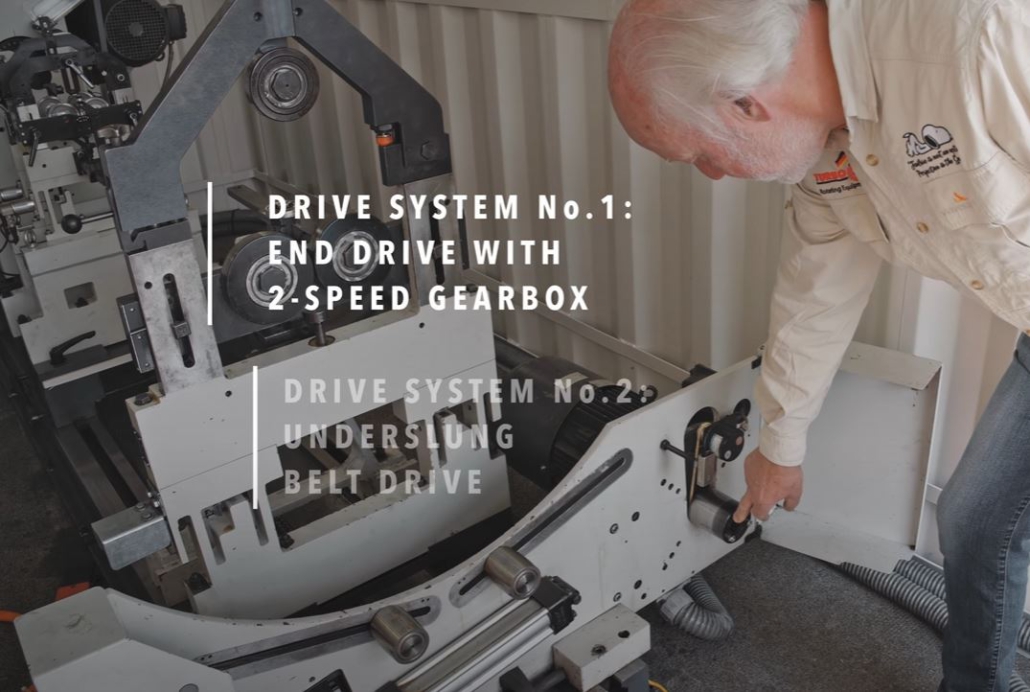

4 1 Endantrieb U2
Antriebsleistung 7.5 kW
Auswuchtgeschwindigkeit 1. Gang 60 – 580 rpm
Ausgleichsgeschwindigkeit 2. Gang 110- 1120 rpm
Antriebswellen Drive Shaft 250 Nm, Drive Shaft 80 Nm

4.1.1 Rotorarretierung – Endantrieb

4.2 1 Riementrieb BU 4/5
Antriebsleistung 7.5 kW
Riemengetriebener Durchmesser 20 – 600 mm
Auswuchtgeschwindigkeiten basierend auf einem riemengetriebenen Durchmesser von
100 mm:
140- 1460 rpm ,200-2000 rpm ,350 – 3640 rpm

4.3 1 Rotorarretierung – Riemenantrieb

5 1 Elektrischer Antrieb und Steuerung
für variable Auswuchtgeschwindigkeit, bestehend aus:
Schaltschrank vorbereitet für den Einbau der Messeinheit mit:
– Frequenzumrichter für Drehzahlstellbereich 1 : 10 und energisch
Wiederherstellungssystem
– Betriebsgeräte und Schütze
